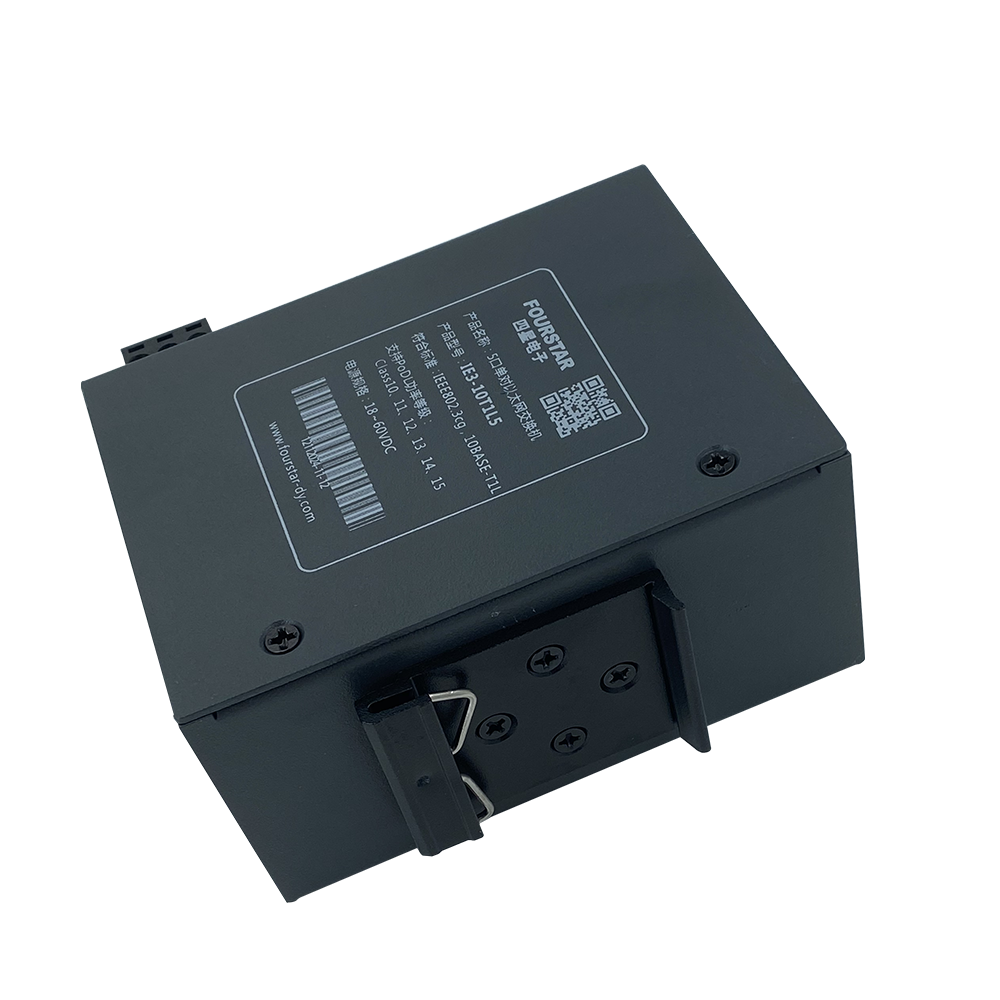

產品簡介
單對以太網（SPE）交換機。3個100M/10M自適應標準以太網口（RJ45連接器），5個符合IEEE802.3cg，10Base-T1L標準的10M單對以太網口（IEC63171-2標準 SPE連接器），單對以太網口采用一對雙絞線全雙工傳輸數據，最大傳輸距離1000米。支持數據線供電（PoDL），支持PoDL功率等級Class10、11、12和Class13、14、15，工作電源電壓18～60VDC，-20℃～+75℃工作溫度，DIN35標準導軌安裝。也可作為Ethernet-APL系統中的APL電源交換機使用。
技術參數
參數分類 | 項 目 | 指 標 |
標準以太網口參數
| 接口類型 | 標準RJ45連接器。 |
傳輸速率 | 100/10Mbit/s自適應。 | |
網口自適應 | 網口具有 MDI/MDI-X 自動跳線功能，可自動適應直通網線和交叉網線。 | |
最大傳輸距離 | 五類4芯雙絞線（Cat.5）100 米。 | |
連接指示 | 以太網端口狀態指示燈。 | |
網口協議 | 符合 IEEE802.3，100Base-TX和10BASE-T以太網標準。 | |
網口數量 | 3個RJ45端口。 | |
單對以太網口參數 | 接口類型 | 符合IEC63171-2標準的SPE連接器。 |
傳輸速率 | 10Mbit/s全雙工，10BASE-T1L，IEEE802.3cg-2019。 | |
傳輸介質 | SPE單對雙絞線電纜，26AWG（0.14mm2）～ 14AWG（2mm2）。 | |
最大傳輸距離 | 1000米。如果使用PoDL供電，則距離受功率和電纜截面積限制。 | |
連接指示 | SPE端口狀態指示燈和PoDL指示燈。 | |
PoDL功率等級 | 支持PoDL供電，輸入電源電壓為24VDC時支持功率等級Class10、11、12，輸入電源電壓為54VDC時支持功率等級Class13、14、15。每個SPE口的PoDL輸出功率最高可達79W。 | |
SPE端口數量 | 5個SPE端口。 | |
SPE通訊協議 | IEEE802.3cg-2019，10Base-T1L，數據透明傳輸，支持所有以太網上層協議，如PROFINET、MODBUS TCP/IP、Ethernet/IP、EtherCAT、CC-Link IE、POWERLINK 等。 | |
通用參數
| 工作電壓 | |
功率 | 不使用PoDL供電時功率不大于3W，使用PoDL供電時總功率為所有受電設備功率之和再加40%以上的富余量。 | |
接口隔離 | 網口之間相互隔離，網口與SPE口之間隔離，網口與電源端口隔離，隔離電壓1500VDC。各個SPE端口之間、SPE端口和輸入工作電源端口之間沒有電隔離（公共PoDL電壓）。 | |
防護等級 | IP20 | |
工作溫度 | -20℃～+75℃。 | |
外形尺寸 | 85mm×50mm×100（長×寬×高），重量450克。 | |
安裝方式 | DIN35mm標準導軌安裝。 | |

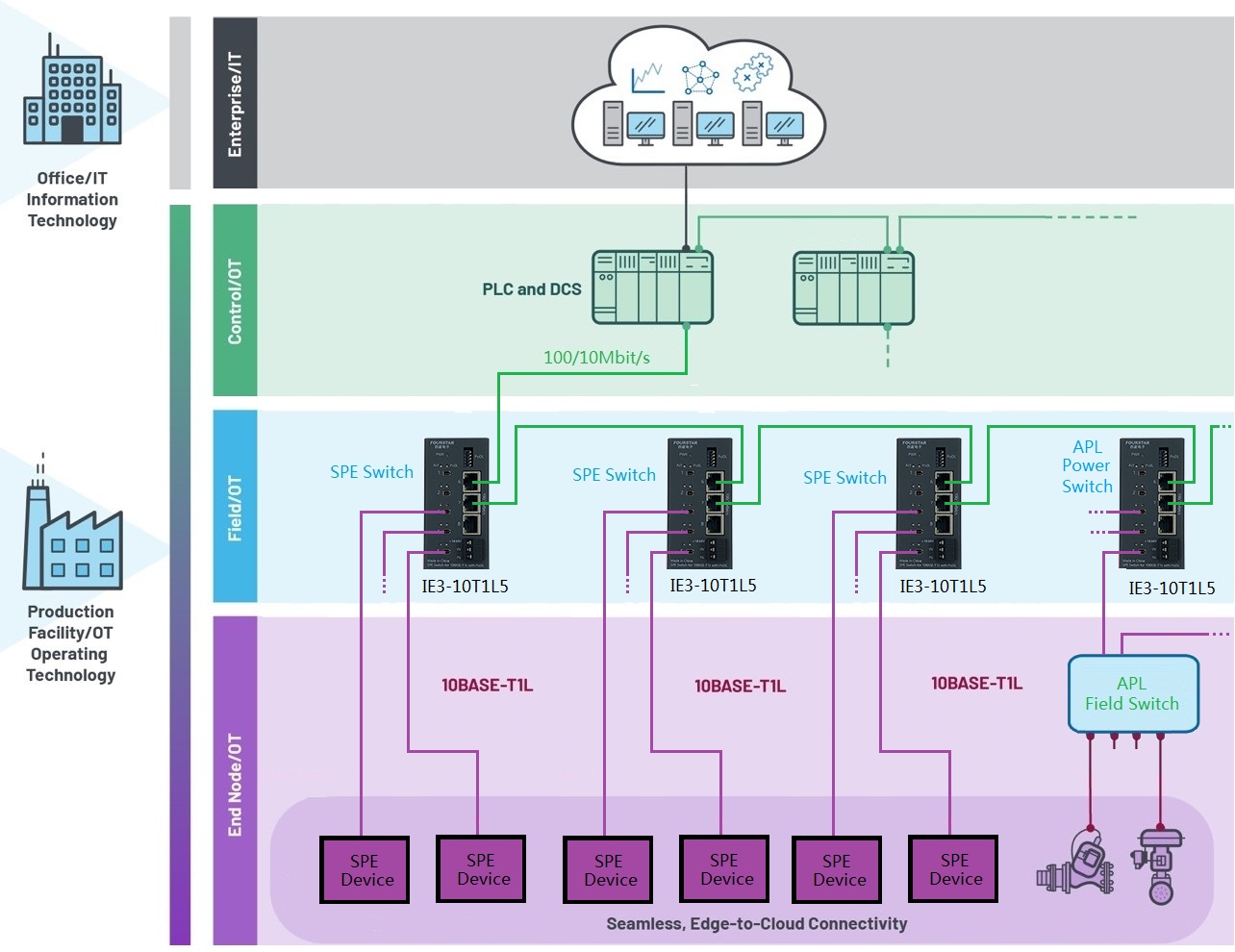

應用拓撲
